トラックボールの動作について整理していると、ボール表面の加工や見た目に関する話題が出ることがあります。
特に、研磨や染色を行った際に挙動が変わるのかどうかは、気になる方もいると思います。
この記事では、トラックボールのセンサーがどのように動きを検出しているのか、そしてボール表面の状態が認識にどのような影響を与えるのかを、基本的な仕組みに沿って整理します。
この内容の要点
- トラックボールのセンサーは、ボール表面を撮影して動きを検出する方式が一般的
- センサーは表面の「変化」や「特徴点」を追跡して移動量を算出している
- 表面が均一すぎると、動きを正しく認識しにくくなることがある
- 研磨や染色によって、表面の凹凸やコントラストが変化すると挙動に影響が出る場合がある
- 市販品は、見た目だけでなくセンサー認識を前提とした表面設計が行われている
- センサーの種類やボールサイズによっても、表面状態の影響の受け方は変わる
トラックボールのセンサーは何を見ているのか
トラックボールのセンサーは、内部でボール表面を撮影し、その変化を比較することで移動量や方向を検出しています。
いわゆる「カメラ方式」と呼ばれる考え方です。
センサーは、フレームごとに表面の模様や微細な凹凸の違いを追いかけています。
そのため、表面上に比較対象となる特徴が存在していることが前提になります。
見た目としては単なる球体でも、センサー側から見ると「どこにどのような変化があるか」が重要です。
この特徴が十分に得られない場合、動きを正しく認識できなくなることがあります。
なぜボール表面の模様やムラが必要なのか
センサーが追跡しているのは、表面そのものではなく、表面上の変化です。
均一で滑らかな表面は、人の目にはきれいに見えても、センサーにとっては基準点を見つけにくい状態になることがあります。
どの方向に動いても見た目の変化が少ないため、追跡が不安定になりやすいためです。
一方で、細かなドット、ムラ、微細な凹凸などがあると、センサーはそれらを特徴点として捉えやすくなります。
この特徴点を基準にすることで、移動方向や移動量を計算しやすくなります。
研磨した場合に起きる可能性
ボールを研磨すると、表面の粗さが整い、滑らかさが増す場合があります。
ただしその過程で、センサーが参照していた微細な凹凸や模様が減少することがあります。
このような状態になると、センサーが使える特徴点が不足し、追跡精度が低下する可能性があります。
特に、磨きすぎて表面が均一になりすぎた場合には、カーソルが飛ぶ、動きが不安定になる、反応しにくくなるといった挙動につながることがあります。
表面を滑らかにすることと、センサーが安定して認識できることは、必ずしも一致しません。
染色した場合に起きる可能性
染色についても、表面状態の変化という点では注意が必要です。
色が均一になることで、表面のコントラストが低下する場合があります。
特に濃色で均一に仕上がった場合や、ムラが少ない状態になった場合には、センサーが変化を捉えにくくなることがあります。
また、使用する染料や処理方法によっては、色だけでなく表面の質感自体が変化することもあります。
その結果として、追跡挙動に差が出る可能性があります。
市販トラックボールはどのように作られているのか
市販のトラックボールは、センサーが認識しやすい表面状態を前提に設計されていることが一般的です。
表面には微細なテクスチャやムラがあり、製品によってはドット状のパターンや印刷処理が施されている場合もあります。
さらに、その上からクリアコートなどで保護しつつ、耐久性と表面質感のバランスが取られていることがあります。
これらの処理は外観上の演出だけでなく、センサーが安定して特徴点を検出するための要素でもあります。
見た目が均一で美しいことだけを目的にしているわけではなく、認識性能との両立が考慮されています。
センサーの違いによって挙動は変わる
トラックボール用センサーも、製品ごとに仕様や特性が異なります。
挙動は、主に次のような要素の組み合わせで変わります。
- 解像度
- 光源の波長や照射特性
- 画像処理アルゴリズム
解像度が異なれば、表面のどの程度細かな情報まで捉えられるかが変わります。
光源の違いによって、同じ表面でも見え方が変わる場合があります。
さらに、画像処理アルゴリズムの違いによって、どのような特徴を追跡しやすいかも変わります。
そのため、同じボールであっても、センサーが異なれば挙動に差が出ることがあります。
比較的均一な表面でも追従しやすいセンサーもあれば、コントラストや模様への依存度が高く、表面状態の影響を受けやすいものもあります。
ボールサイズによる違い
トラックボールは、ボールのサイズによっても挙動が変わる場合があります。
小径ボールでは、センサーが取得できる表面情報の量が限られるため、わずかな表面変化でも認識に影響が出やすくなることがあります。
一方で、大径ボールは比較的多くの情報を取得しやすく、表面状態の違いを吸収できるケースもあります。
ただし、これもセンサーとの組み合わせに依存します。
サイズだけで一律に判断できるものではありません。
まとめ
トラックボールは、外観そのものではなく、センサーが捉えている表面状態によって動作しています。
ユーザー側では、より滑らかな操作感を求めて、表面を平滑にしたり見た目を整えたりしたくなることがあります。
ただし、表面が均一になりすぎると、センサーが参照する特徴が減少し、認識に悪影響が出る可能性があります。
研磨や染色などの加工によって、表面のテクスチャやコントラストが変化すると、動作に差が出る場合があります。
一方で、加工条件やセンサーとの組み合わせによっては、問題なく動作するケースもあります。
そのため、カスタムを行う際には、見た目の変化だけで判断せず、センサーが認識できる状態が維持されているかどうかを個別に確認する必要があります。
トラックボールでは、「人の目にどう見えるか」と「センサーにどう見えているか」が一致するとは限りません。
TALPKEYBOARDでは、トラックボール付キーボードキットの設計や製作に役立つパーツを各種販売しています。ぜひショップもご利用ください。

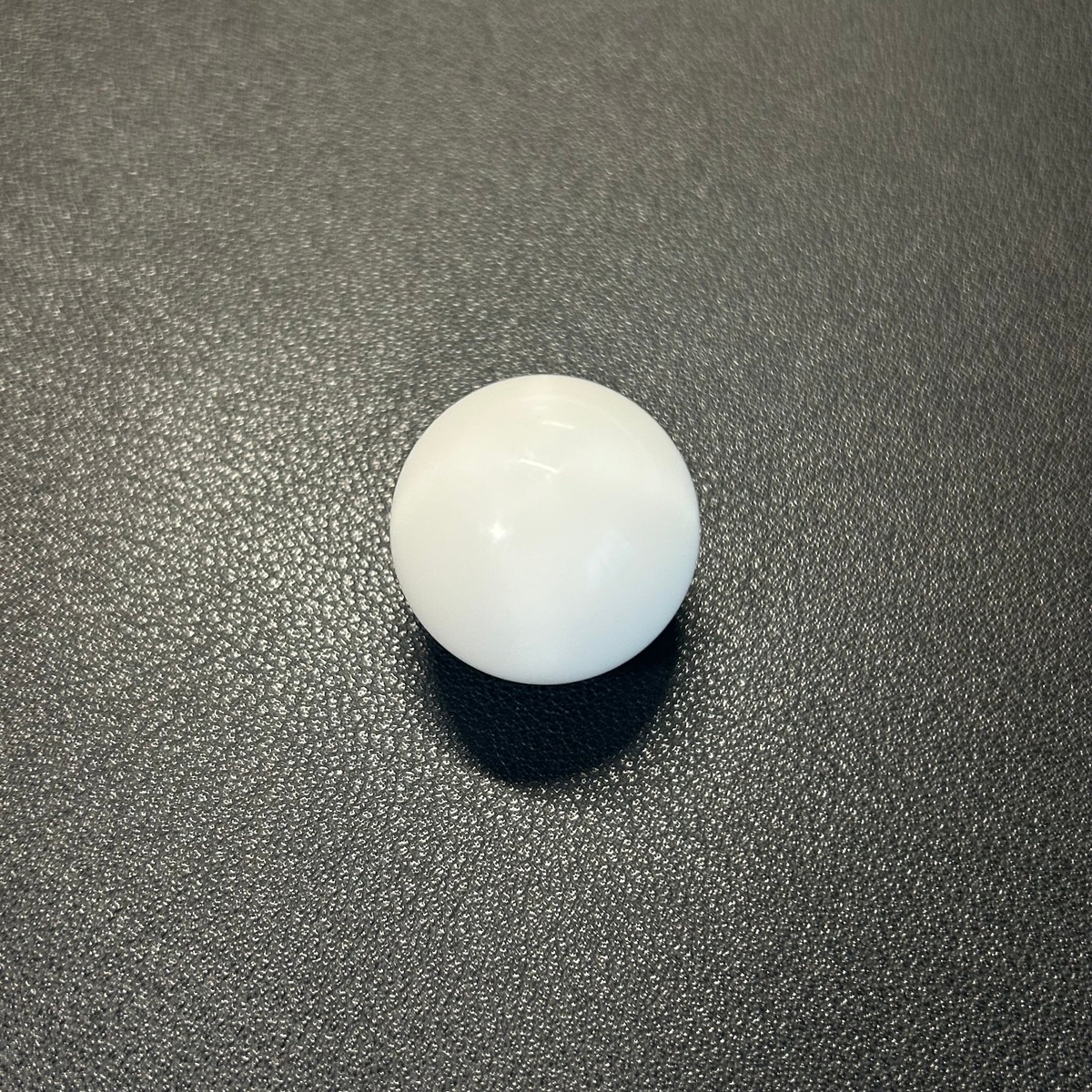

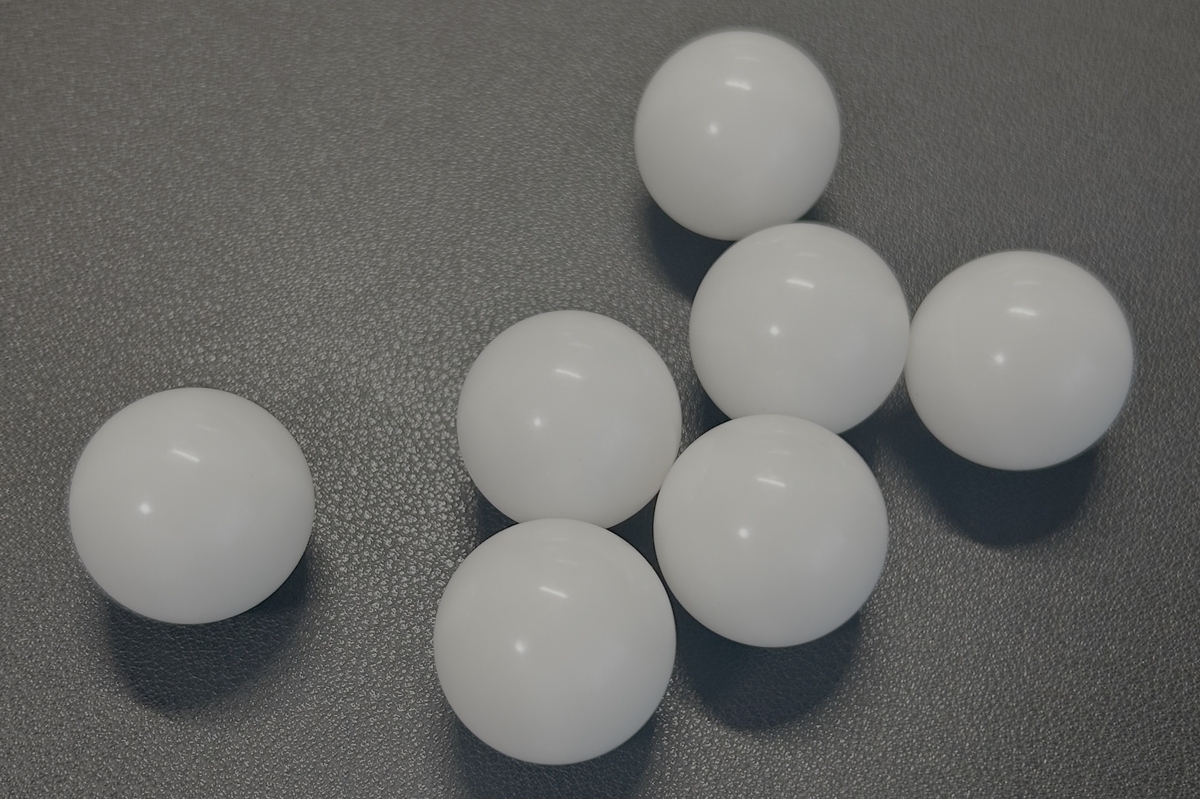

25mm POM球（1個/ ホワイト）｜TALPKEYBOARD – TALPKEYBOARD SHOP

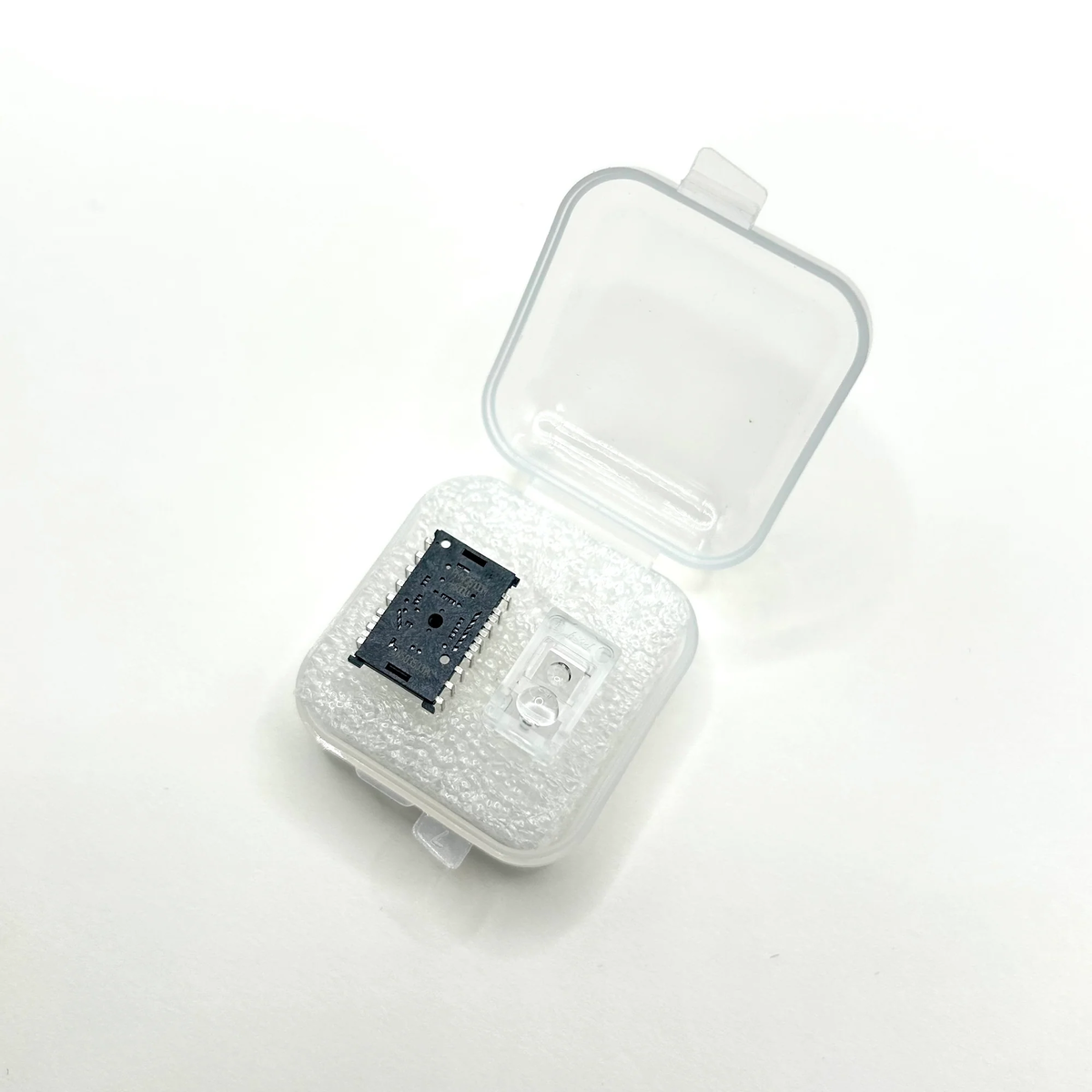

PMW3610DM-SUDU + LM18-LSI マウス用センサーレンズセット｜TALPKEYBOARD – TALPKEYBOARD SHOP

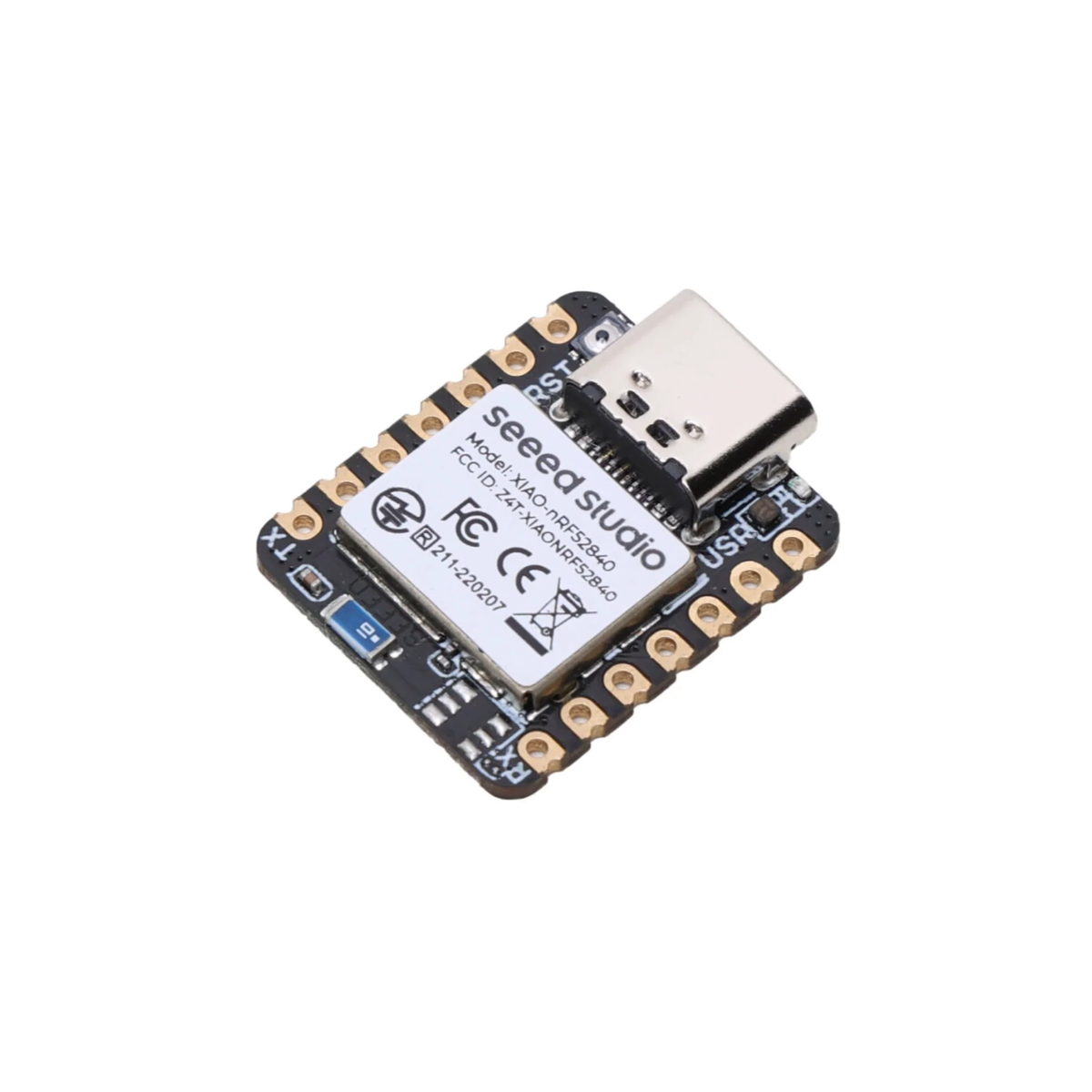

Seeed Studio XIAO nRF52840 (XIAO BLE)マイコンボード｜TALPKEYBOARD – TALPKEYBOARD SHOP
