要点
- Raspberry Pi 4ベースのDIYノートPC
- 破損したノートPC部品を再利用
- 3Dプリントケース設計データを無料公開
- Magic Trackpad、60%メカニカルキーボードを組み合わせ
- Raspberry Pi PicoをUSBマイク化して搭載
製品概要

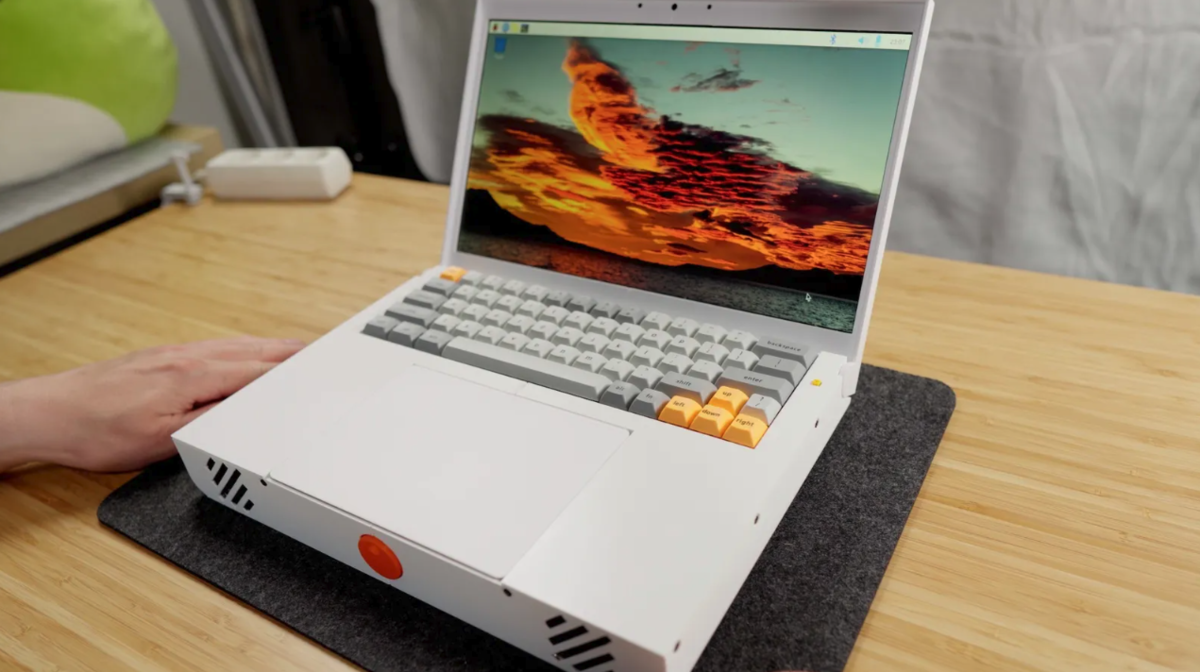

Raspberry Pi Laptopは、Pavlo Khmel氏が設計した完全DIYのノートPCプロジェクトです。Raspberry Pi 4をメイン基板に、ディスプレイやカメラ、マイク、アンプといった周辺部品には破損したDellノートPCから取り出した再利用パーツを使用、リユースとオープンソース的精神が詰まった構成となっています。
特筆すべきは、Raspberry Pi PicoをUSBマイクとして活用している点。通常マイク端子やオーディオ処理に制約のあるRaspberry Piでも、柔軟な周辺機器統合が可能となっています。3Dプリンタで作った筐体は分厚くて昔のノートPCのようですが、素朴なデザインや色がかえってレトロ感をかもしだしていて、よい感じに仕上がっています。
販売しているキットを購入して制作するものとは異なり、設計を自身で行い、手持ちのパーツを現物合わせで試行錯誤して作られたワンオフのノートPCです。一度制作動画をご覧いただけると、その面白さが伝わるかと思います。
主な特徴

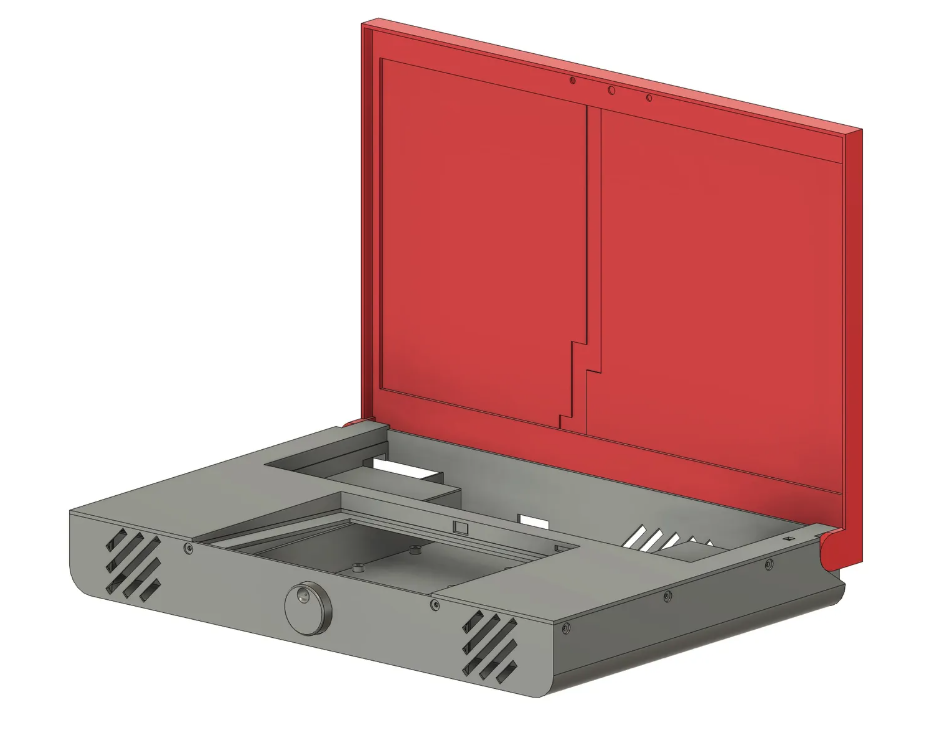

- 3Dプリント筐体で構成されたDIYノートPC
- Raspberry Pi 4をメイン基板として使用
- 60%メカニカルキーボード搭載
- Apple Magic Trackpadを組み込み
- 破損ノートPCからディスプレイ・カメラ・マイクを再利用
- Raspberry Pi PicoでUSBマイク自作
- デュアルモバイルバッテリーによる駆動
- 音声出力用にステレオアンプボードを搭載

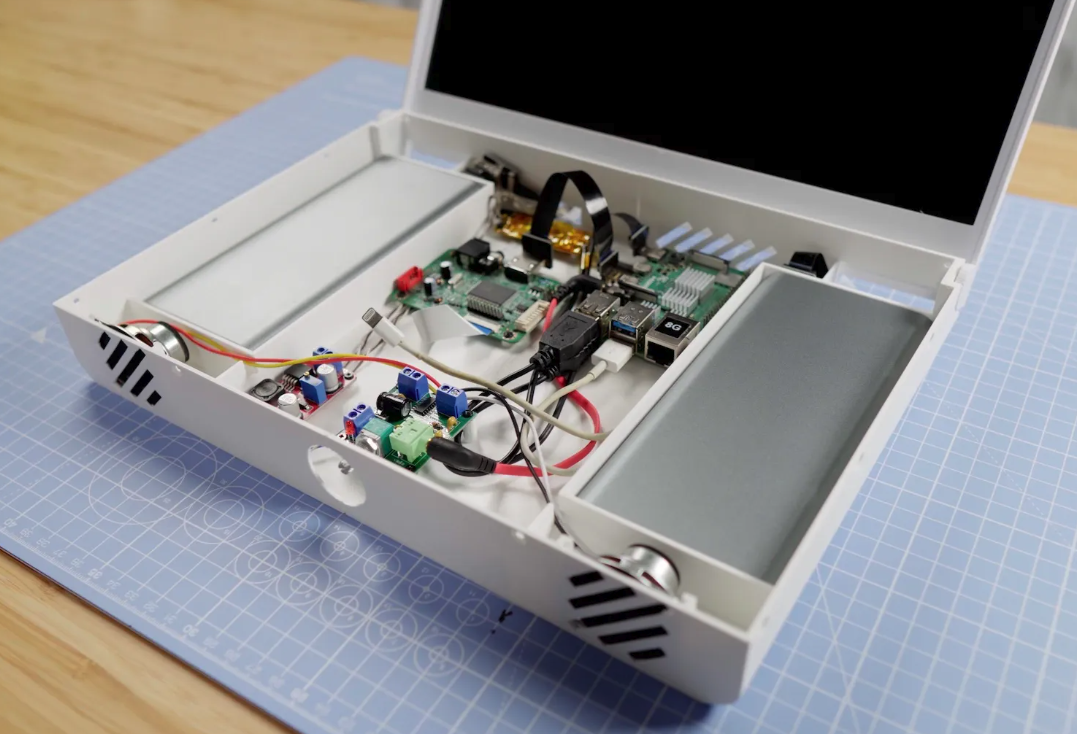

構成パーツ例（使用例）
| パーツ名 | 説明 |
|---|---|
| Raspberry Pi 4 | メインコンピュータ |
| Magic Trackpad | ポインティングデバイスとして使用 |
| 60%メカニカルキーボード | 入力装置 |
| DellノートPCの液晶＋LCD基板 | ディスプレイ（VGA/HDMI変換基板使用） |
| DellノートPCのWebカメラ＋マイク | 内蔵周辺機器 |
| Raspberry Pi Pico | USBマイク化（独立したマイクデバイスとして活用） |
| ステレオアンプボード | オーディオ出力処理 |
| バッテリー（2台） | 電源供給（PiとLCDを分離駆動） |
注意点
- このプロジェクトは上級者向けのDIY構成です。電子工作・3Dプリント・Pi関連知識が求められます。
