本記事は筆者が仕入れ検討中に情報を整理したもので実機レビューではありません。商品ページの情報をもとに構成しています。ご購入の際は、販売ページの記載をご確認ください。
要点

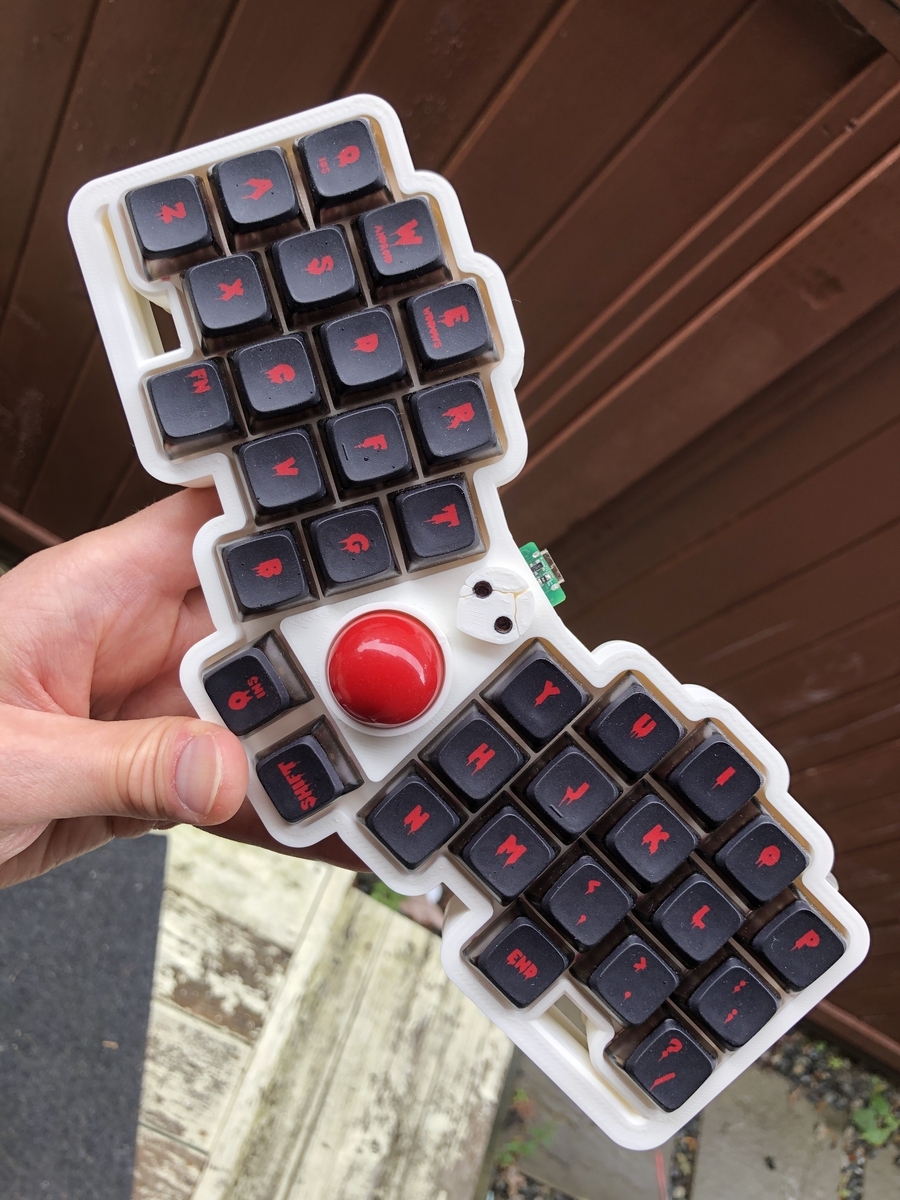

- 25mmトラックボールを内蔵した34キーの自作キーボード
- RP2040 Core-A搭載**、センサーはPMW3360採用
- QMKファームウェアに対応、マトリクス構成は独自定義
- ケースはPLA推奨（レジン出力はフィッティング精度に注意）
製品概要
Sachielは、34キー構成にトラックボールを組み合わせた特異な自作キーボードで、オリジナルモデル「Grumpy」に触発されつつも、PCBやSTLなどの設計は一切流用せず、完全にゼロから構築されたプロジェクトです。キーレイアウトには標準の30アルファベットキーに加え、WinキーやEnterキーが含まれ、使い勝手の向上が図られています。キーボードマトリクスは独自定義で、QMKファームウェアの既存プロジェクトをベースにカスタマイズされています。

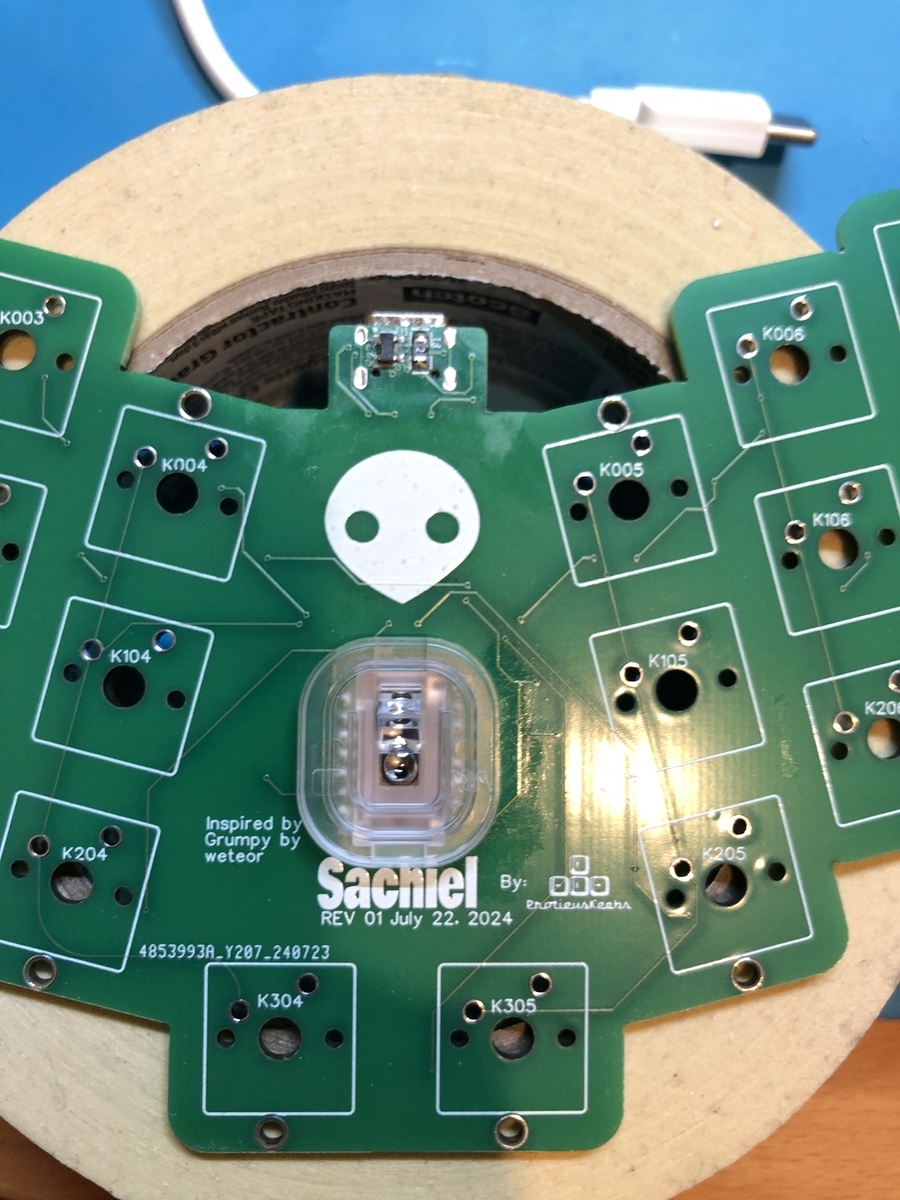

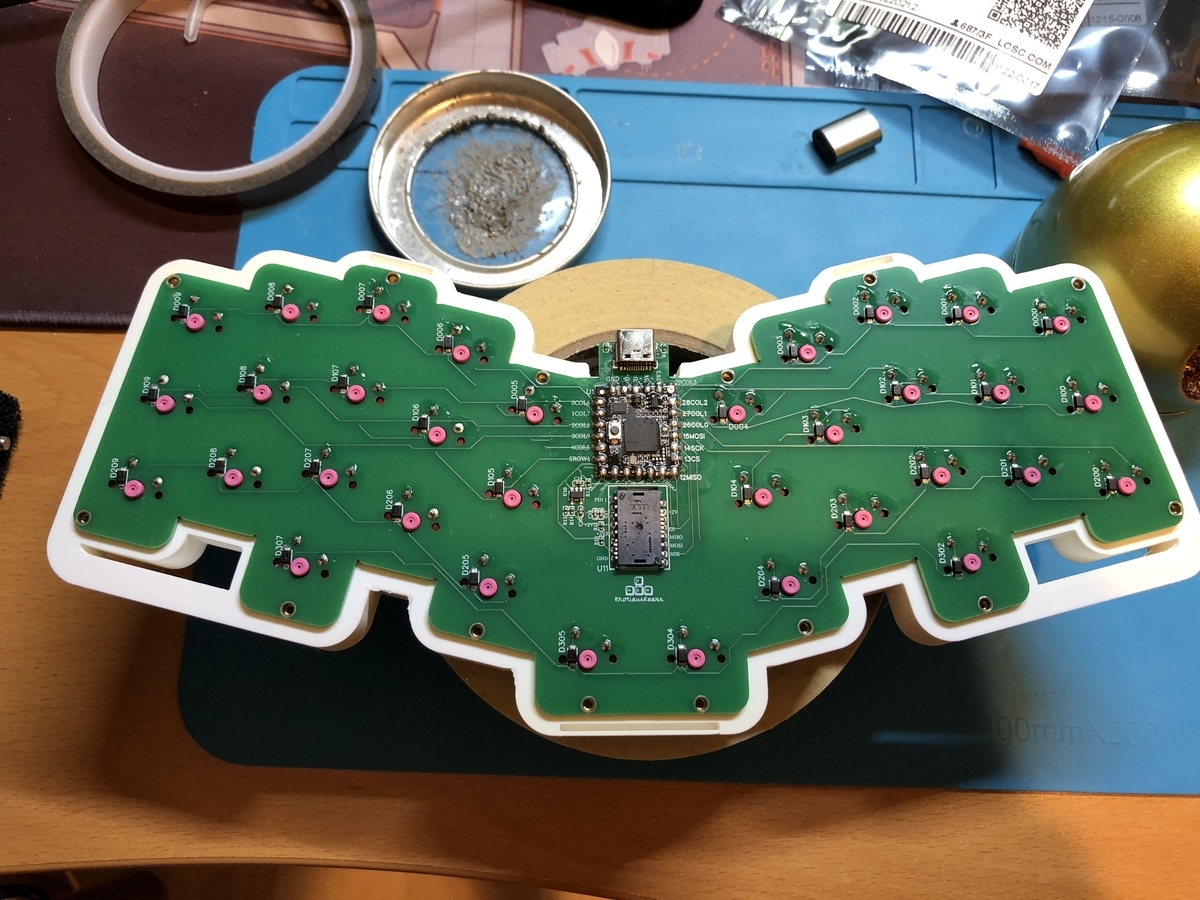

構成部品にはRP2040 Core-A、PMW3360センサー、オムロンスイッチ互換のマウントなどが用いられ、製作にはホットプレートや手はんだによる実装が必要です。ケースはPLA素材での3Dプリントが推奨されており、トラックボールはPOM素材が最も安定との報告があります。
主な特徴
- キー配列：34キー（標準アルファ30キー＋Win/Enter/Backspace/Space）
- 搭載センサー：PMW3360（25mmトラックボール用）
- マイコン：RP2040 Core-A（Raspberry Pi系）
- ファームウェア：QMKベース（ballyコードを改変）
- ケース出力：PLAまたはレジン対応（PLA推奨、レジンは要注意）
- 実装方式：ホットプレート＋一部手はんだ（MCU、ESD、USB-C等）
主なスペック
| 項目 | 内容 |
|---|---|
| 製品名 | Sachiel |
| キー数 | 34キー |
| 接続方式 | USB-C（有線） |
| スイッチ対応 | MX互換（Omron D2FC互換フットプリント） |
| キーキャップ素材 | 任意（記載なし／プロファイル非公開） |
| バックライト | なし |
| バッテリー容量 | なし（有線接続のため） |
注意点
- 完成品ではなく、設計データとソースコードの提供となります
- ケース出力はPLAが推奨、レジン出力時はスイッチ穴やネジ穴の精度に要注意
- トラックボールはPOM素材が安定とのことですが、精度やフィット感は使用素材により異なる場合があります
- ファームウェアは既存コードを改変したもので動作保証は自己責任
- 使用は**非商用ライセンス（CC BY-NC-SA 4.0）**に準拠し、商用利用不可
